Volkswagen Crafter camper: ficha técnica M/L/XL y medidas

Crafter permite proyectos de gran volumen desde una base M manejable hasta una XL orientada a máxima capacidad interior.

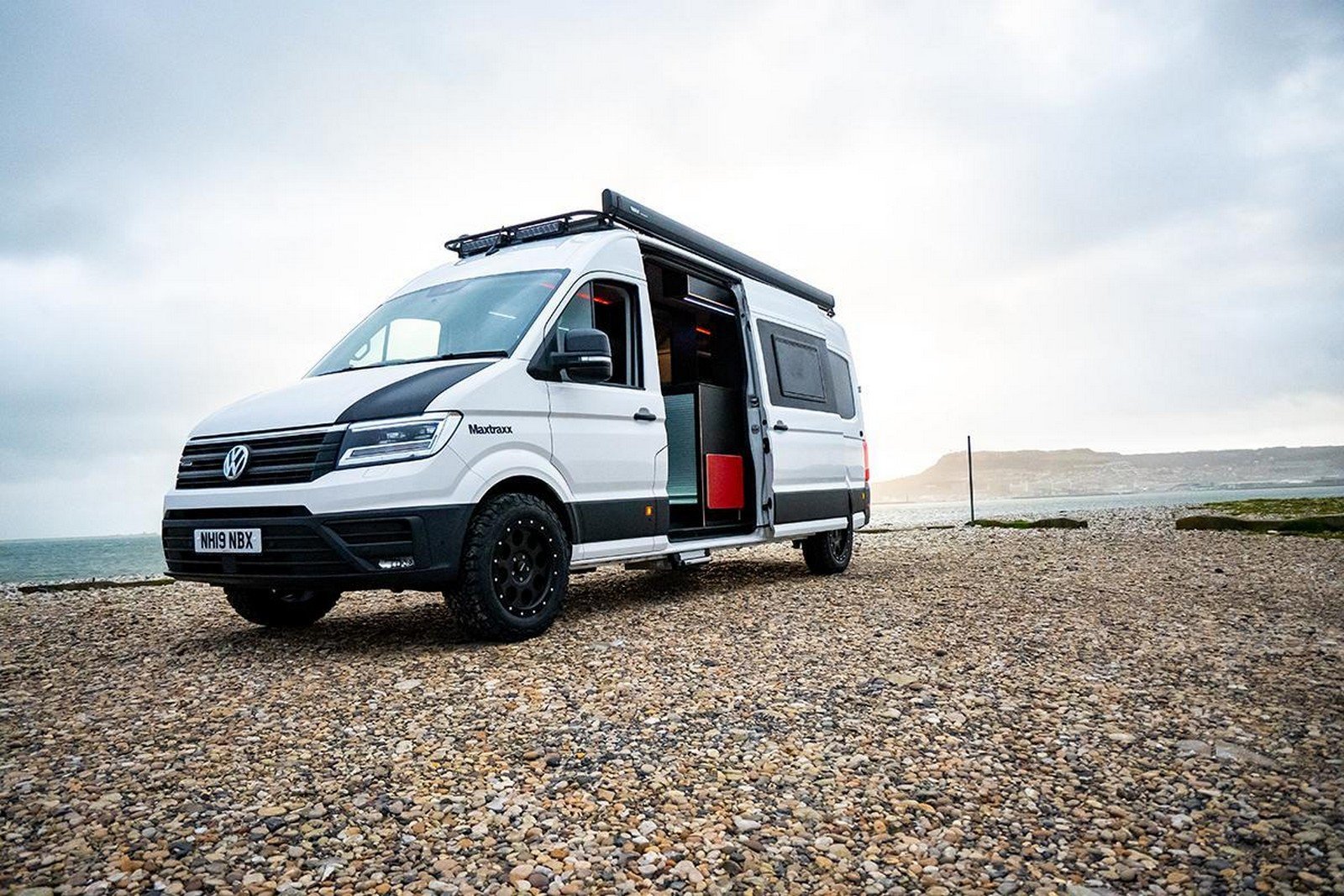

Volkswagen Crafter camper en un paisaje costero
Volkswagen Crafter camper · una base de gran volumen para distribuciones completas y viajes de larga duración.
Ficha técnica, medidas, distribuciones, compatibilidad y notas clave en un documento para guardar.

Antes de diseñar

Comprueba longitud, techo, batalla, tracción y MMA. Las cifras de catálogo son una referencia previa al aislamiento y revestimiento.

Versiones y medidas · geometría Builder

Crafter II: suelo, altura y aperturas.

La tracción cambia la altura útil. En la documentación consultada, FWD ofrece 100 mm más de altura interior que RWD/4MOTION en las configuraciones equivalentes.
CarroceríaLargo exteriorLargo sueloAncho máx.Entre pasosAltura FWDAltura RWD/4MOTION
MWB · techo alto5.986 mm3.450 mm1.832 mm1.380 mm1.961 mm1.861 mm
LWB · techo alto6.836 mm4.300 mm1.832 mm1.380 mm1.961 mm1.861 mm
LWB · superalto6.836 mm4.300 mm1.832 mm1.380 mm2.189 mm2.089 mm
Maxi · techo alto7.391 mm4.855 mm1.832 mm1.380 mm1.961 mmcomprobar configuración
AperturaMedida documentada
Puerta lateral1.311 × 1.822 mm
Puertas traseras1.552 × 1.840 mm

Fuente: Volkswagen Commercial Vehicles · Crafter panel van ↗. Builder no dibuja curvaturas ni posición longitudinal del paso de rueda sin una cota específica; V4.0 permite calibrar X, longitud y altura sin deducirlas de la batalla.

Geometry V4.2 · datum de eje trasero

Crafter ya tiene referencia longitudinal automática.

CarroceríaSueloVoladizo traseroX eje desde mampara
MWB3.450 mm1.346 mm2.104 mm
LWB4.300 mm1.346 mm2.954 mm
Maxi4.855 mm1.901 mm2.954 mm
Las posiciones se obtienen directamente del plano dimensional Volkswagen. V4.0 añade batalla: 3.640 mm en MWB y 4.490 mm en LWB/Maxi; el eje delantero queda 1.536 mm por delante de la mampara. Con pesos conocidos, Builder calcula CG y efecto incremental por eje; V4.0 puede cruzarlo con pesaje base y límites técnicos de la unidad. El paso de rueda continúa independiente.
Abrir Crafter en Layout 2D V4.2 →

Distribuciones orientativas

Tres puntos de partida.

M · compacta de gran volumenProyecto completo para dos priorizando maniobrabilidad y un peso contenido.
L · autónoma para parejaCama fija, baño, cocina y sistemas de mayor autonomía con buen garaje.
XL · familia / larga duraciónMáximo espacio para camas adicionales y gran almacenamiento; vigila MMA y reparto de masas.

Construye esta configuración

Del esquema al proyecto.

Cada propuesta abre una ruta de diez decisiones y termina en el simulador de Spaziou.

01M · compacta de gran volumenConstruir ↓
01 · PresupuestoDefine el presupuesto antes de elegir componentes.Abrir →02 · CamaLa cama condiciona gran parte de la distribución.Abrir →03 · ConsumoCalcula Wh diarios antes de batería y solar.Abrir →04 · BateríaDimensiona capacidad según consumo y autonomía.Abrir →05 · SolarRelaciona consumo, techo y generación.Abrir →06 · Cocina y fríoReserva espacio, ventilación y alimentación.Abrir →07 · Agua y bañoDimensiona depósitos, bomba, ducha y WC.Abrir →08 · CalefacciónRelaciona volumen, aislamiento y clima.Abrir →09 · OrganizaciónDistribuye almacenamiento sin penalizar demasiado el peso.Abrir →10 · Peso finalComprueba carga útil con pasajeros y equipaje.Abrir →
Guardar perfil →Reutiliza tus datos en las herramientas.
02L · autónoma para parejaConstruir ↓
01 · PresupuestoDefine el presupuesto antes de elegir componentes.Abrir →02 · CamaLa cama condiciona gran parte de la distribución.Abrir →03 · ConsumoCalcula Wh diarios antes de batería y solar.Abrir →04 · BateríaDimensiona capacidad según consumo y autonomía.Abrir →05 · SolarRelaciona consumo, techo y generación.Abrir →06 · Cocina y fríoReserva espacio, ventilación y alimentación.Abrir →07 · Agua y bañoDimensiona depósitos, bomba, ducha y WC.Abrir →08 · CalefacciónRelaciona volumen, aislamiento y clima.Abrir →09 · OrganizaciónDistribuye almacenamiento sin penalizar demasiado el peso.Abrir →10 · Peso finalComprueba carga útil con pasajeros y equipaje.Abrir →
Guardar perfil →Reutiliza tus datos en las herramientas.
03XL · familia / larga duraciónConstruir ↓
01 · PresupuestoDefine el presupuesto antes de elegir componentes.Abrir →02 · CamaLa cama condiciona gran parte de la distribución.Abrir →03 · ConsumoCalcula Wh diarios antes de batería y solar.Abrir →04 · BateríaDimensiona capacidad según consumo y autonomía.Abrir →05 · SolarRelaciona consumo, techo y generación.Abrir →06 · Cocina y fríoReserva espacio, ventilación y alimentación.Abrir →07 · Agua y bañoDimensiona depósitos, bomba, ducha y WC.Abrir →08 · CalefacciónRelaciona volumen, aislamiento y clima.Abrir →09 · OrganizaciónDistribuye almacenamiento sin penalizar demasiado el peso.Abrir →10 · Peso finalComprueba carga útil con pasajeros y equipaje.Abrir →
Guardar perfil →Reutiliza tus datos en las herramientas.

Compatibilidad Spaziou

Compatibilidades específicas ya verificadas.

Crafter II y MAN TGE desde 2017 ya tienen guías específicas de cama delantera, oscurecedores/REMIfront, mosquiteras y portabicicletas. Sigue comprobando altura, puertas, bisagras, sensores y versión antes de comprar.

○ Sistema

Batería y recarga

Se dimensionan por consumo, corriente, espacio y forma de carga.

Calcular batería →
○ Sistema

Solar

Depende de consumo y superficie útil de techo, no solo del modelo.

Calcular solar →
○ Sistema

Calefacción

Volumen, aislamiento y clima mandan sobre la potencia.

Ver guía →
✓ Específico +2017

Cama delantera

K’Foam declara compatibilidad con Volkswagen Crafter y MAN TGE desde 2017.

Ver guía →
✓ Específico +2017

REMIfront / oscurecedores

Referencias específicas para Crafter II / TGE según cabina, sensores y generación.

Ver guía →
✓ Específico +2017

Mosquiteras

Puerta lateral y trasera; algunas versiones limitadas a H3/H4.

Ver guía →
✓ Específico +2017

Portabicicletas

Fiamma DJ y Frame para Crafter II / MAN TGE. Verifica altura y bisagras 270°.

Ver guía →

Siguiente paso

Centro del modelo y herramientas.

Tecnología de conducción · Nuevo

Tecnología y seguridad para Volkswagen Crafter.

Matriz tecnológica para Crafter II / MAN TGE con especial atención a asistentes OEM, cámaras, radar y carrocería final.
Abrir matriz de tecnología y seguridad →Hub Seguridad →Compatibility Database →
Fuentes oficiales · Volkswagen CrafterContrasta la ficha con el fabricante.

Volkswagen publica directrices específicas para carroceros con dimensiones, interfaces, cargas y criterios de modificación.

Volkswagen Commercial Vehicles · Converter Guidelines Crafter 2025 ↗
