Sombras en placas solares camper: diodos bypass, puntos calientes y pérdida de potencia
SpaziouSpaziou Lab · Solar real
Sombras en placas solares camper: diodos bypass, puntos calientes y pérdida de potencia
Una claraboya, una baca, una antena o una rama puede sombrear solo unas pocas células y aun así alterar mucho la producción del panel. La razón no es que “una sombra apague mágicamente 200 W”: importa cómo están agrupadas las células, dónde actúan los diodos bypass y cómo queda conectado el campo al MPPT.
Qué hace realmente un diodo bypass
Renogy documenta que sus cajas de conexiones incorporan diodos bypass en paralelo con cadenas internas de células. Cuando aparece sombreado parcial, esos diodos pueden conducir alrededor del grupo afectado, reduciendo calentamiento y pérdidas. El número y distribución de bypass dependen del módulo concreto.
Por qué una sombra pequeña puede doler tanto
| Situación | Qué puede pasar | Qué revisar |
|---|---|---|
| Sombra de claraboya sobre una franja de células | Puede activarse un bypass y perderse parte de la tensión útil del módulo | Separación física y recorrido de la sombra a distintas horas |
| Panel sucio en una zona pequeña | Desajuste entre células y posibilidad de punto caliente si la condición es severa | Limpieza, inspección y patrón de suciedad |
| Dos paneles en serie y uno parcialmente sombreado | La cadena completa trabaja condicionada por la curva I-V conjunta; puede caer tensión/potencia | Configuración del campo y rango MPPT |
| Dos ramas en paralelo y una sombreada | La rama afectada aporta menos corriente; la otra puede seguir trabajando mejor | Corriente total, cableado, conectores Y y protecciones |
Paneles anti-sombra: qué cambia

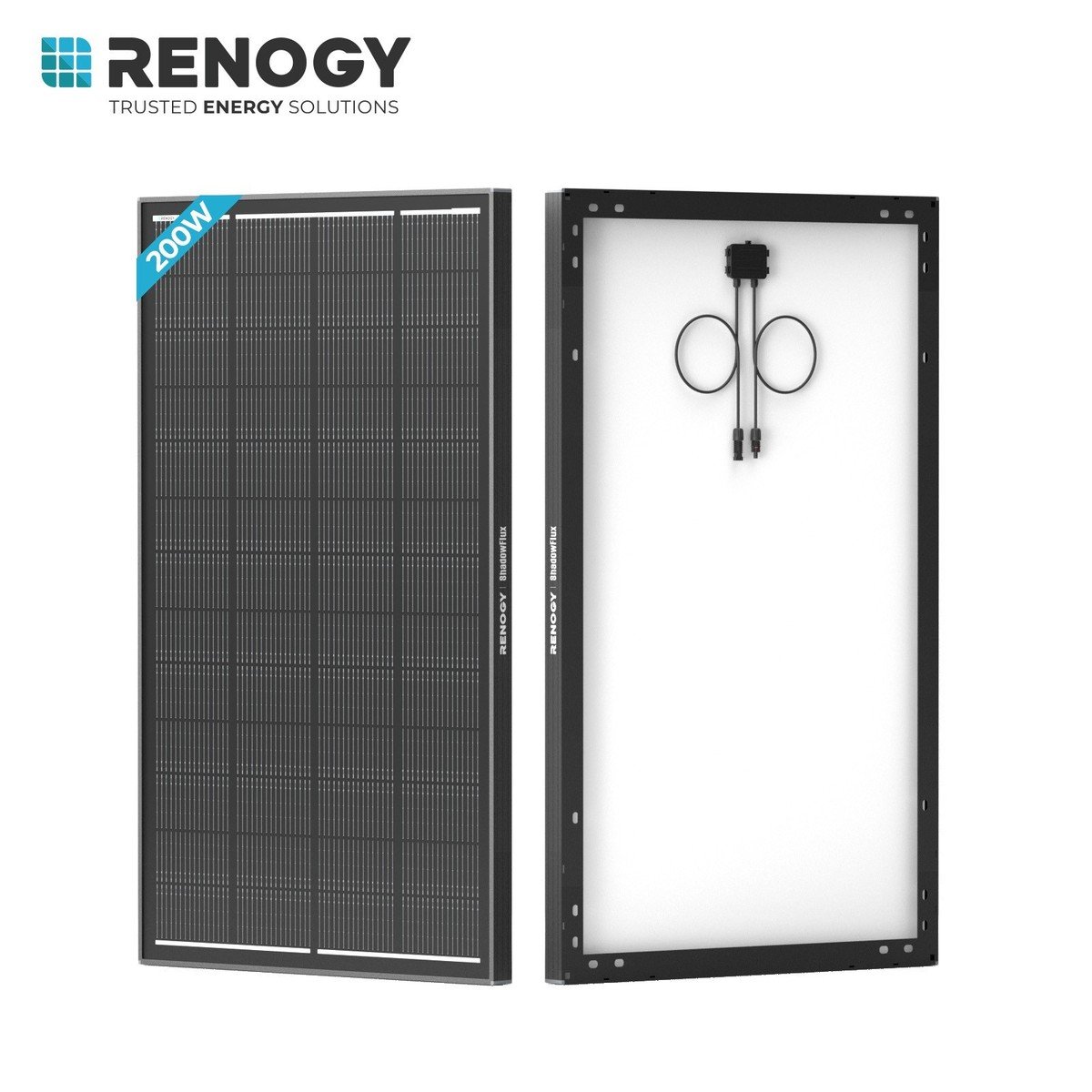

Anti-sombra · 200 W
Renogy ShadowFlux 200 W N-Type
Renogy declara gestión anti-sombra a nivel de célula y mejor resistencia a puntos calientes. La ficha actual publica Voc 36,5 V, Isc 6,86 A, Vmp 31,3 V, Imp 6,38 A y fusible serie máximo de 15 A.
No diseñes alrededor de una sombra permanente
Claraboya
Estudia la sombra con el sol bajo. Una claraboya que parece “lejos” a mediodía puede proyectar una franja larga por la mañana o tarde.
Baca y perfiles
Un perfil longitudinal elevado junto al panel puede sombrear sistemáticamente una banda de células durante horas.
Antena / ventilador
Son pequeños, pero altos. La posición relativa respecto al recorrido solar suele importar más que su superficie.
¿Serie o paralelo si aparcas bajo árboles?
No existe una respuesta universal. En paralelo cada rama conserva su propia contribución de corriente y una rama sombreada suele penalizar menos a la otra; a cambio sube la corriente total y con ella las exigencias de cableado, conectores y protección. En serie reduces corriente de cableado y elevas tensión, lo que ayuda al MPPT en algunos escenarios, pero una sombra puede alterar más la cadena.
Preguntas frecuentes
¿Un diodo bypass puede quemarse?
Puede fallar como cualquier componente sometido a temperatura o estrés eléctrico, pero no debe darse por hecho que una placa flexible caliente “quemará sus diodos”. Si sospechas fallo, mide y diagnostica siguiendo la documentación del fabricante.
¿Más diodos significa siempre mejor panel?
No por sí solo. Importan distribución de células, arquitectura del módulo, calidad térmica, curva eléctrica y cómo se comporta el sistema completo con el MPPT.
¿La tecnología anti-sombra elimina la necesidad de evitar sombras?
No. Reduce pérdidas en determinadas condiciones; la mejor energía sigue viniendo de un techo con el máximo tiempo posible de irradiancia uniforme.
