Spaziou Elektrik · Camper-Planer

Plane Batterie, Solar, Ladetechnik und Wechselrichter als verbundenes System.

Gib deinen täglichen Verbrauch und die tatsächliche Camper-Nutzung ein. Das Werkzeug führt Batterie, Solarmodule, Laden während der Fahrt, Wechselrichter, Sicherungen und Kabel zusammen und erstellt eine Materialliste.

Mein System planen ↓Zuerst den Verbrauch berechnen →
Camper-Innenraum mit natürlichem Licht und Elektroausrüstung

01 · Ausgangspunkt

Wähle die Stufe, die deiner Nutzung am nächsten kommt.

Dein Elektrikplan

Geführter ModusBerechne zuerst das Wesentliche. Erweiterte technische Werkzeuge bleiben verfügbar, wenn du sie brauchst.
1 Eingaben 2 Solar 3 Landstrom 4 Architektur 5 Ergebnis

Reiseprofil · Haustier

Stromverbrauch beim Reisen mit Hund.

Spaziou addiert keinen pauschalen Verbrauch für ein Haustier. Gib die tatsächlich verwendeten Geräte und ihre Betriebsstunden ein. Der Planer rechnet sie in Wh/Tag um und addiert sie ohne Doppelzählung zum Projektverbrauch.

0 Wh/Tag Aktiviere „Ich reise mit Hund“ in Mein Camper, um diesen Kontext im gesamten Projekt beizubehalten.
Ratgeber zu Temperatur und Lüftung →

02 · Deine Eingaben

Einheiten Wechsle zwischen metrischen und imperialen Einheiten. Die interne Berechnung behält gleichwertige physikalische Größen bei.

Materialliste

Was du für den Einbau brauchst

Markiere vorhandene Teile und trage deine Preise ein. Die Liste wird auf diesem Gerät gespeichert.

MaterialGröße / MengeProduktreferenzBegründungBereits vorhandenGeschätzter PreisSpeichern

03 · Dynamischer Schaltplan · Spaziou Schaltplangenerator

Dein einpoliger Schaltplan aus der Berechnung.

Dynamischer Schaltplan

Wähle ein Bauteil im Schaltplan, um es in der Materialliste zu finden. Du kannst auch mit Tab navigieren und mit der Eingabetaste auswählen.

Planungsschaltplan. Die Kabelquerschnitte werden anhand des Spannungsabfalls und deiner Eingaben berechnet. Prüfe vor dem Einbau Strombelastbarkeit, Temperatur, Bündelung, tatsächliche Länge, Anschlüsse, Herstelleranleitungen und geltende Schutzanforderungen. Auf der PV-Seite müssen Voc/Isc und die Reihen-/Parallelschaltung geprüft werden. Die 230-V-Installation benötigt eine eigene Planung und Prüfung.

04 · Von der Berechnung zum Einbau

SPAZIOU · STROMAUSRÜSTUNG
Deine Autarkie.
Fundiert geplant.
Vom Verbrauch zur passenden Ausrüstung für deinen Camper.

Deine Komponenten direkt im Projekt.

Ergebnis und Bericht sind kostenlos; dafür ist keine E-Mail-Adresse nötig. Diese unverbindlichen Produktvorschläge stammen aus deiner berechneten Liste. Prüfe vor dem Kauf immer Datenblätter, Kompatibilität und Schutzanforderungen.

Materialien für deine Konfiguration werden berechnet…

Ausrüstungsarten entdecken

Produkte aus deiner aktuellen Liste

    In der vollständigen Tabelle kannst du vorhandene Teile markieren, Preise erfassen und die technische Begründung nachlesen. Kommerzielle Links können Spaziou eine Provision bringen, ohne Mehrkosten für dich.

    Vor dem Einbau: Sicherheit und spanische Umbauzulassung

    Diese Hinweise zeigen mögliche Prüfungen auf. Sie sind weder Zulassungsentscheidungen noch Installationsbescheinigungen.

      Der feste Einbau von Solarmodulen wird in Spanien in der Regel nach Code 8.52 des spanischen Handbuchs für Fahrzeugumbauten behandelt. Weitere Verfahren hängen vom Fahrzeug und dem konkreten Umbau ab. Mit dem Entscheidungsbaum zur spanischen Umbauzulassung prüfen.

      Dein Projekt speichern oder besprechen

      Dein SVG-Schaltplan und das Elektrikdossier als PDF werden im Browser erstellt. Registrierung oder Kontaktdaten sind nicht nötig.

      Meinen Fall mit Homologatufurgo besprechen ↗

      Gekennzeichnete kommerzielle Zusammenarbeit. Spaziou sendet deine persönlichen Daten nicht automatisch. Du teilst Informationen mit Homologatufurgo nur, wenn du die Seite besuchst und freiwillig das Anfrageformular ausfüllst. Das im Browser gespeicherte Projekt wird nicht zwischen Geräten synchronisiert.

      Aus deinem Grundriss

      Vom tatsächlichen Dach zum Solarfeld.

      Solarmodule aus dem Dachplaner werden in diesem Browser gesucht…

      Trage Voc/Isc aus dem Moduldatenblatt ein. Der Kältezuschlag ist einstellbar und ersetzt keine Berechnung mit Temperaturkoeffizient und tatsächlicher Mindesttemperatur.

      Die SmartSolar-Konfigurationen verwenden offizielle Victron-Datenblätter. Verglichen werden Batteriespannung, Kälte-Voc, Betriebsgrenze, Isc, Ladestrom und PV-Nennleistung. Offizielles Datenblatt ↗

      Solarsystem

      Vom gewählten Modul zum vollständigen Solarsystem.

      Erstelle Komponenten und Prüfpunkte aus dem PV-Feld, dem MPPT und den eingegebenen tatsächlichen Kabellängen.

      StatusAusstehend

      Mit „Prüfen“ gekennzeichnete Elemente benötigen das Herstellerdatenblatt, geltende Vorschriften oder Einbaudaten, die nicht automatisch abgeleitet werden dürfen.

      Automatische MPPT-Auswahl

      Prüfe dein Solarfeld anhand von 8 realen Ladereglern.

      Modelle, die alle in der Bibliothek hinterlegten offiziellen Grenzwerte erfüllen, werden zuerst eingeordnet.

      Importiere ein Modul aus 2D-Grundriss oder gib Voc, Isc, Vmp und Imp ein, um alle Bedingungen zu prüfen.

      Zwei Solarfelder

      Erstelle Feld A und Feld B aus der tatsächlichen Dachaufteilung.

      Wenn 2D-Grundriss gültige A/B-Zonen enthält, werden genau diese Module verwendet. Ohne Zonen bleibt die A+B-Simulation verfügbar.

      Verschattung und Einstrahlung werden nicht aus dem Plan abgeleitet. Nutze „Zonen/Ausrichtungen“ nur, wenn dieser Unterschied in deinem Einbau tatsächlich besteht.

      Solarkabelwege

      Tatsächliche Längen aus 2D-Grundriss → Querschnitt und Spannungsabfall.

      Verwendet den in 2D-Grundriss gespeicherten rechtwinkligen X/Y/Z-Weg einschließlich Kabelreserve. Die internen Verbindungen zwischen den Modulen sind nicht enthalten.

      Platziere Dachdurchführungen, MPPT und Batterie in 2D-Grundriss, um die manuellen Längen zu ersetzen.

      Positionen der Elektrogeräte

      Die Gerätepositionen werden Teil der Berechnung.

      Importiere physische Kabelwege für DC-DC-Lader, Wechselrichter, Sicherungskasten, Sammelschienen und Landstromladegerät. DC-Querschnitte werden anhand des Spannungsabfalls berechnet; die AC-Seite erfordert eine eigene Planung.

      Platziere die Geräte in 2D-Grundriss. Abschnitte ohne vollständige Positionierung nutzen weiterhin die manuellen Längen des Planers.

      Kabeloptimierung

      Spare Kupfer, bevor du die Installation abschließt.

      Die Optimierung läuft in 2D-Grundriss, da sie von den X/Y/Z-Positionen abhängt. Hier erscheinen die Ergebnisse; nach dem Anwenden wird die Installation neu berechnet.

      Starte den Optimierer in 2D-Grundriss, um Positionen zu vergleichen.

      Vergleich der elektrischen Architektur

      Vergleiche vollständige Architekturen vor dem Gerätekauf.

      12 V vs. 24 V · ein MPPT vs. zwei · leistungsgleiche Ströme · Kupfer, Verluste und Komplexität. Dies ist ein Planungsvergleich, keine Bescheinigung der Hardwarekompatibilität.

      Berechne zuerst dein System. Platziere Geräte und Kabelwege möglichst in 2D-Grundriss, um mit tatsächlichen Längen zu vergleichen.

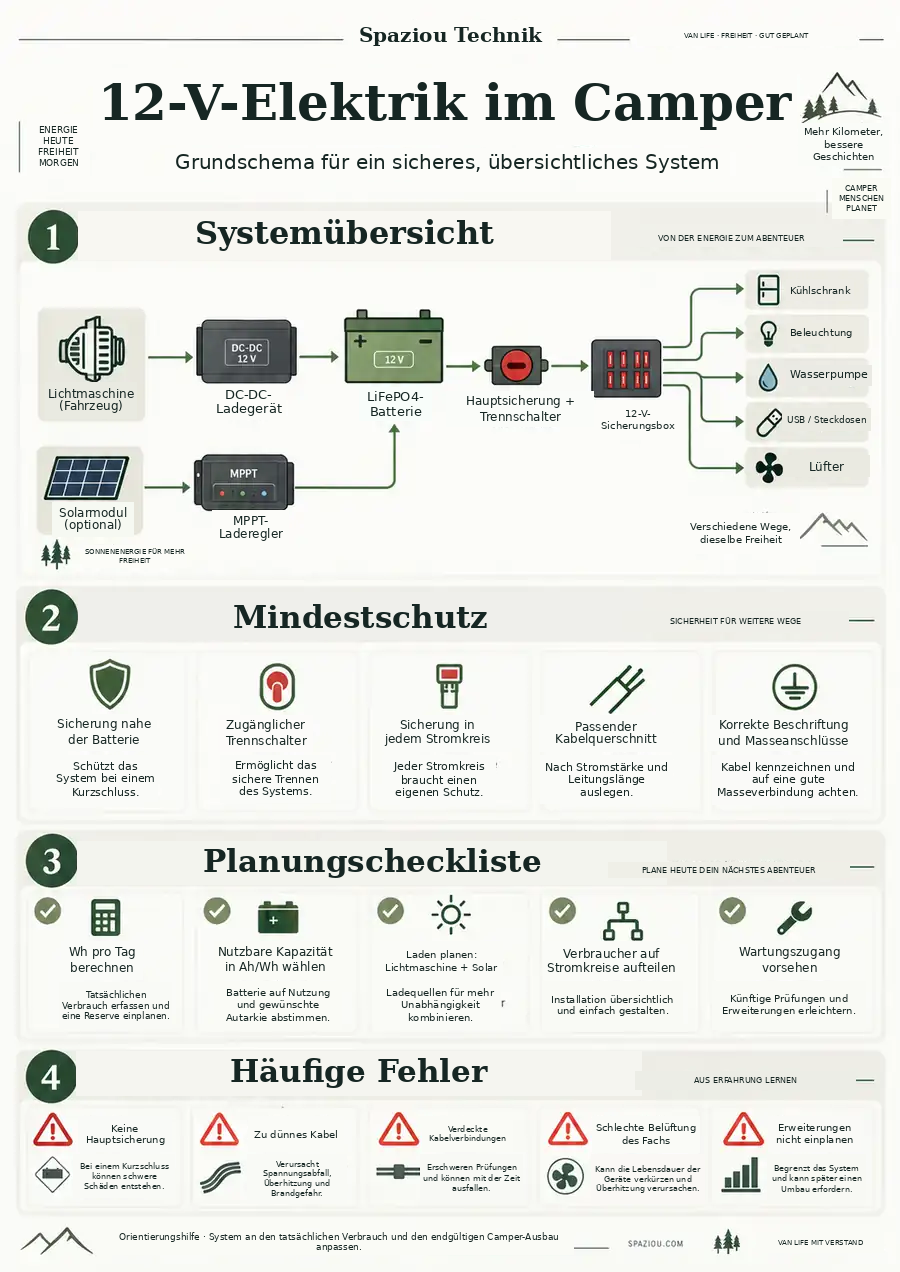

      04 · Visuelle Referenz

      Ein allgemeiner Leitfaden zum Gesamtverständnis.

      Der dynamische Schaltplan oben passt sich an deine Eingaben an. Diese Infografik bleibt eine visuelle Referenz für eine typische 12-V-Camperinstallation.

      Allgemeine Infografik zur 12-V-Camperelektrik
      Allgemeine Referenz. Nutze für dein Projekt den dynamischen Schaltplan aus deinen eigenen Eingaben.
      Der externe 230-V-Landstromanschluss ist ein separater Stromkreis. Wenn du ihn aktivierst, stellt ihn der Generator als eigenen Block dar. Ratgeber zur 230-V-Installation öffnen →

      05 · Was geprüft wird

      Batterie

      Berechnet Nenn-Wh und -Ah aus Autarkiedauer, nutzbarem Anteil, Verlusten und Reserve.

      Solar

      Vergleicht den geschätzten Solarertrag mit deinem Tagesverbrauch und dimensioniert den Laderegler.

      Laden während der Fahrt

      Schätzt die zurückgewonnene Energie aus Ladestrom und Fahrzeit.

      Wechselrichter

      Rechnet die 230-V-Leistung in den ungefähren Batteriestrom um und prüft BMS, Sicherung und Kabel.

      Kabel

      Berechnet einen Mindestquerschnitt anhand des Spannungsabfalls. Danach musst du zusätzlich die Strombelastbarkeit des Kabels prüfen.

      Tagesbilanz

      Addiert Solar- und Fahrbeitrag und warnt, wenn die geplante Nachladung den Tagesverbrauch nicht deckt.

      Prüfe danach die Detailberechnungen: Batterie, Solar und Kabelquerschnitt. Das Werkzeug ordnet dein Projekt, ersetzt aber weder die endgültige Elektroplanung noch die erforderlichen Unterlagen.
      Vergleiche die Hardware nach der Dimensionierung: DC-DC-Lader für Aufbaubatterien · 230-V-Landstromladegeräte · Batteriemonitore und Shunts · Wechselrichter · Sicherungen und Verteilung. Der Planer schätzt das System. Wähle anschließend anhand der Datenblätter eine kompatible Produktreferenz.
